ЛИНЗЫ НАСАДОЧНЫЕ - положительные или отрицательные линзы, надеваемые на объектив для изменения фокусного расстояния. Насадочные линзы представляют собой простые мениски в легкой оправе, надеваемые прямо на оправу объектива. Реже встречаются насадочные линзы ахроматизированные, склеенные из двух стекол.

Если насадочная линза положительная, то фокусное расстояние объектива с насадочной линзой становится меньше, чем фокусное расстояние одного объектива.

Если линза отрицательная, фокусное расстояние объектива вместе с насадочной линзой становится больше, чем фокусное расстояние одного объектива.

Насадочные линзы корригируются так, чтобы система объектив плюс насадочная линза имела минимальные значения аберраций, но практически качество изображения во всех случаях ухудшается, причем ухудшение это тем больше, чем сильнее изменяется фокусное расстояние системы в сравнении с фокусным расстоянием одного объектива.

Увеличение фокусного расстояния при помощи отрицательной линзы позволяет получать изображение в более крупном масштабе, не прибегая к сильному приближению, что важно, например, для съемки портретов, когда чрезмерное приближение объектива к снимаемому лицу приводит к нарушению сходства.

Насадочные линзы маркируются обычно так же, как очковые стекла, в диоптриях. Для расчета фокусного расстояния системы объектив плюс насадочная линза служит формула:

Где f - фокусное расстояние системы объектив плюс насадочная линза, f 2 фокусное расстояние объектива, в см, φ - оптическая сила насадочной линзы, в диоптриях.

Например, если на объектив f 2 = 10,5 см надеть отрицательную иасадочную линзу φ = -2D, то фокусное расстояние системы

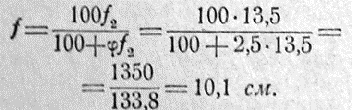

Если на объектив f 2 = 13,5 см надеть положительную линзу φ =+2,5D, то фокусное расстояние системы будет:

Поскольку насадочная линза изменяет фокусное расстояние объектива, не влияя на размер зрачка» изменяется при этом и оиюентолышо отверстие системы» т. е. изменяется разметка шкалы диафрагмы.

Чтобы определить, какому относительному отверстию соответствует та или другая диафрагма объектива, надо знаменатель относительного отверстия к помножить на коэффициент изменения фокусного расстояния, выраженный в виде дроби, числитель которой составляет новое значение фокусного расстояния, а знаменатель - старое значение, т. е. значение относительного отверстия самого объектива:

где f- фокусное расстояние системы; f 2 - фокусное расстояние объектива; 1,05 - поправочный коэффициент на уменьшение коэффициента пропускания вследствие прибавления двух отражающих поверхностей.

Например, если объектив f 2 = 13,5 см с насадочной линзой φ = -2D имеет / = 18,5 см. то все цифры, стоящие на шкале диафрагмы, должны быть помножены на

Для расчета фокусного расстояния f системы, когда известна не оптическая сила, а фокусное расстояние f 1 насадочной линзы, служит формула:

где f2 - фокусное расстояние объектива; Д - расстояние между линзой и передней главной плоскостью объектива.
