КОРРЕКЦИЯ ОБЪЕКТИВА - исправление объектива путем устранения или уменьшения аберраций. Коррекция одно-линзового объектива достигается выбором наиболее выгодной формы линзы и наиболее выгодного положения плоскости диафрагмы, а для сложных объективов - подбором различных сортов стекла и одновременно различной формы отдельных линз.

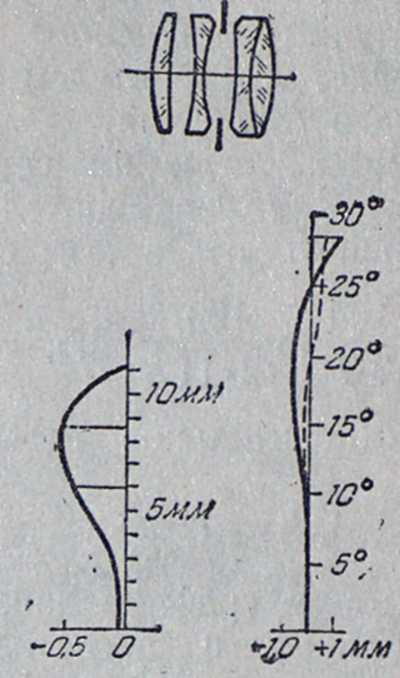

На рис. приведены конструктивная схема и кривые аберрации объектива типа «Индустар».
Рис. Схема и кривые аберраций объектива «Индустар»
Чтобы облегчить сравнение объективов между собой по коррекции, кривые аберрации приводятся, как правило, для объектива с фокусным расстоянием 100 мм и состоят из трех отдельных графиков.
На первом графике даются две кривые - кривая продольной сферической аберрации для желтых лучей в виде сплошной линии и кривая выполнения условия синусов в виде пунктирной линии.
На вертикальной оси откладывается высота входа луча в первую линзу объектива в миллиметрах, а на горизонтальной оси - значение продольной сферической аберрации также в миллиметрах.
Следовательно, чтобы определить, какому относительному отверстию соответствует то или иное значение аберраций, необходимо фокусное расстояние 100 разделить на удвоенную высоту входа луча. Полученное частное и будет знаменателем относительного отверстия.
Например, если на графике h=11 мм, то знаменатель относительного отверстия будет:
т. е. относительное отверстие будет: 1:k = 1:4,5.
На втором графике даны меридиональная и сагиттальная кривые положения фокусов, характеризующие астигматизм. Здесь на вертикальной оси откладываются углы наклона тонкого пучка к главной оси системы, а на горизонтальной оси - расстояние в миллиметрах от плоскости главного фокуса до соответствующего меридионального m и сагиттального s фокусов.

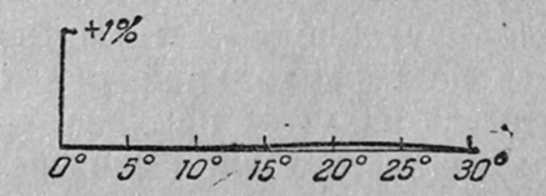

На третьем графике дается значение дисторсии. На горизонтальной оси откладывается угол поля изображения, а на вертикальной - значение дисторсии в процентах. Если дисторсия положительная, т. е. Искривление подушкообразное, кривая откладывается выше горизонтали, в обратном случае кривая расположена ниже горизонтали.
Для устранения хроматической аберрации существует несколько способов коррекции, из которых главнейшими являются визуальный, состоящий в совмещении фокусов для спектральных линий С и F, и обычный фотографический, при котором совмещаются фокусы D и G'. Разница между этими видами коррекции состоит в том, что при визуальной коррекции не учитываются сииефиолетовые лучи, очень темные на глаз и потому не имеющие значения при рассматривании, но так как они сильнее всего действуют на фотографический слой, в фотографической коррекции это обстоятельство учитывается и в совмещение приводятся сииефиолетовые лучи G' с длиной волны Х= 434,1 mμ и наиболее яркие на глаз желтые лучи D с длиной волны 589,3 mμ.
Следовательно, визуальные объективы, например объектив бинокля, или проекционные объективы не могут применяться для фотографических целей, например для увеличительных аппаратов.
