КОЛЛИМАТОР - прибор для воспроизведения бесконечно удаленного источника света или тест-объекта в лабораторных условиях. Коллиматор служит для исследования качества изображения, образуемого фотографическим объективом, и представляет собой хорошо корригированный астрономический объектив с большим фокусным расстоянием (f = 1,5-2,5 м) и с диаметром, превосходящим диаметры исследуемых объективов (рис. ). В главном фокусе коллиматора устанавливается револьверный диск с различными мирами, которые соответственно могут помещаться при исследовании изображения светящейся точки (искусственная звезда), при oпределении разрешающей силы объектива и т. д.

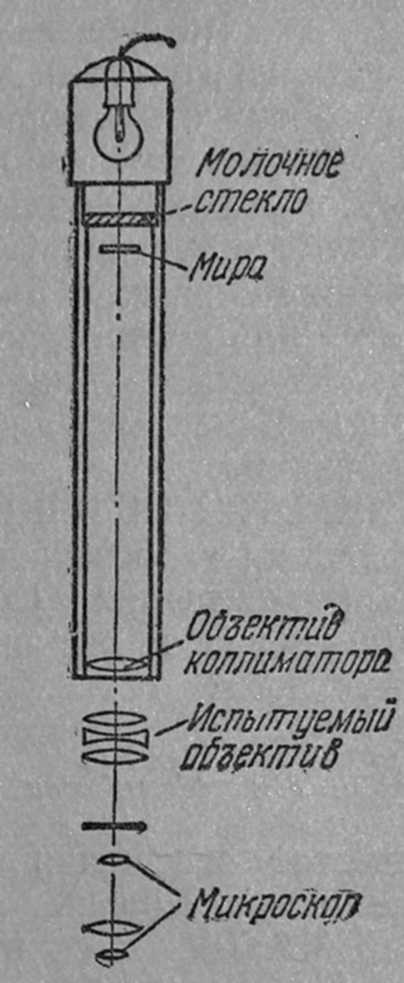

Рис. . Испытание объектива при помощи коллиматора (схема)

Коллиматоры служат также для разбивки метражной шкалы в фото- и киноаппаратах. В этом случае используются коллиматоры с меньшим фокусным расстоянием, а миры размещаются в нескольких местах между главным фокусом и объективом коллиматора так, чтобы бесконечности соответствовал пучок параллельных лучей, а остальным расстояниям - пучки лучей, выходящих из коллиматора с различной расходимостью.
