КАССЕТА - принадлежность фотографического аппарата, предназначенная для защиты светочувствительного материала от посторонней засветки в процессе фотографирования. В зависимости от рода подложки светочувствительного материала, типа камеры и материала, из которого кассета изготовляется, она может иметь самую различную конструктивную форму,

Существующие кассеты принято делить на две большие группы: пластиночные кассеты и пленочные кассеты.

Пластиночная кассета представляет собой плоскую светонепроницаемую коробку, внутри которой помещается пластинка, защищенная от засветки задвижкой (шибером), выдвигаемой непосредственно перед съемкой, после того как кассета установлена в аппарат. По числу одновременно закладываемых (заряжаемых) пластинок кассеты бывают одинарные, двойные и магазинные. Одинарные кассеты, как правило, выполняются из металла, за исключением павильонных кассет, изготовляемых из дерева. Двойные кассеты изготовляются из дерева, металла, картона и пластмассы и в зависимости от конструкции задвижки и способа зарядки делятся на альбомные, полушторные и шторные (рис. ).

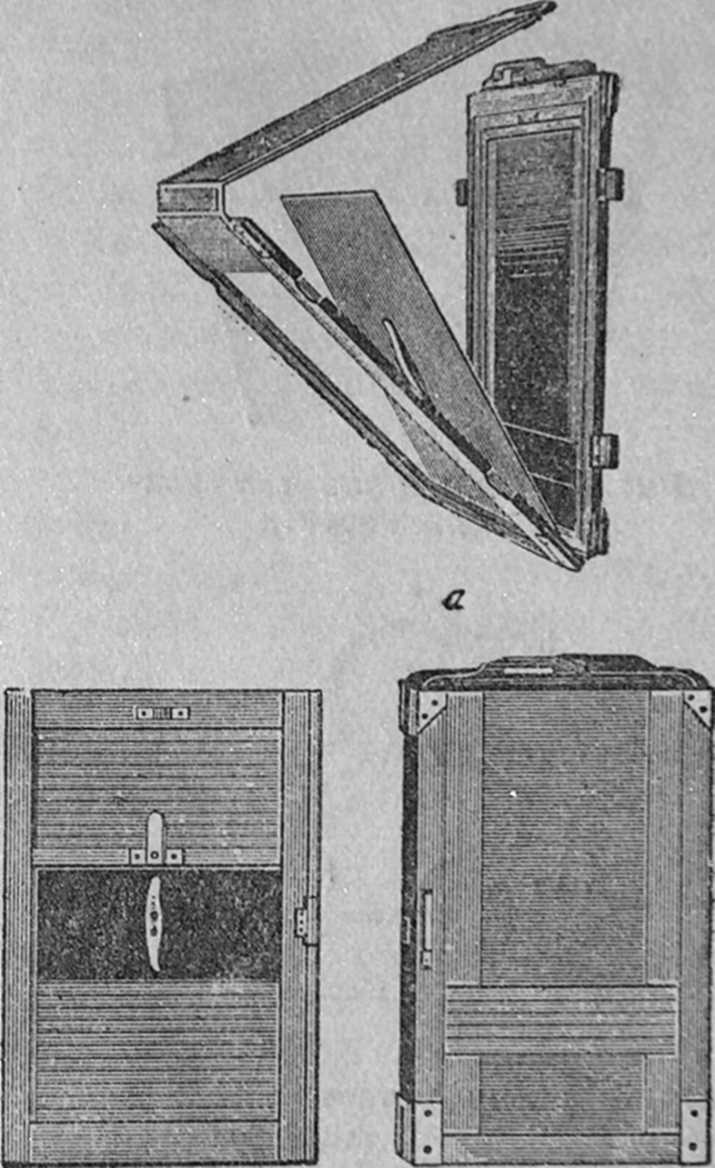

Рис. Кассеты двойные деревянные: а - альбомная; б - шторная; в - полушторная

По способу присоединения к камере кассеты делятся на приставные, полуприставные и вставные, по способу закладки пластинок- на заряжаемые спереди, т. е. со стороны задвижки, и заряжаемые сзади. К первой группе принадлежит большинство кассет. Ко второй группе относятся кассеты альбомные, павильонные и автохромные.

В смысле надежности и точности положения пластинки относительно элементов камеры и объектива предпочтительнее конструкция с задней зарядкой, так как пластинка в этом случае опирается по всему периметру, а не одними углами.

В любительской аппаратуре применяются одинарные металлические приставные или вставные кассеты с зарядкой со стороны шибера и с захватами для пластинок (рис.), а также кассета (адаптер) для роликовой пленки (рис.).

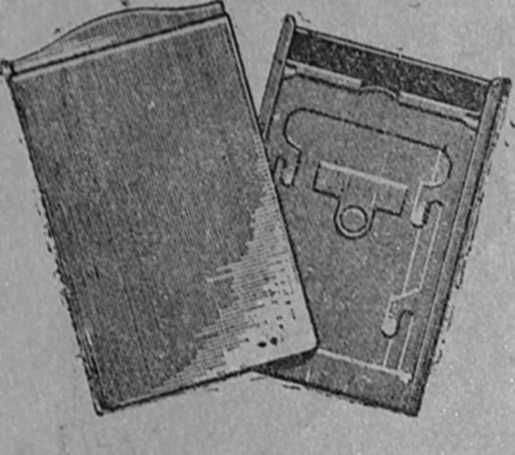

Рис. Одинарная металлическая кассета

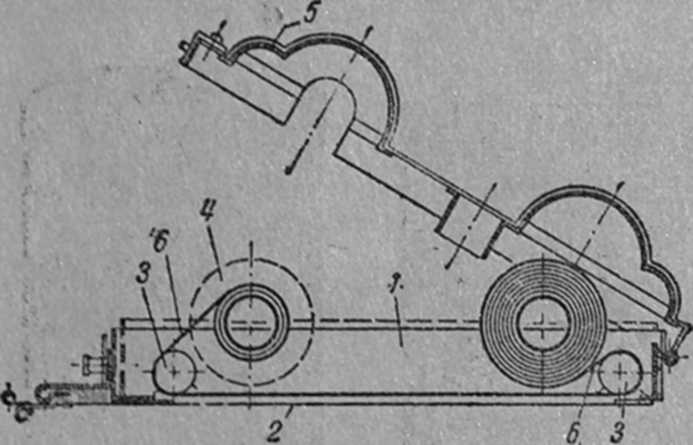

Рис. Схема вставной (или приставкой) кассеты (адаптера) для роликовой пленки к пластиночным фотоаппаратам: 1 - корпус; 2 - шибер (выдвигающаяся заслонка); 3 - ролик; 4 - приемная катушка; 5 - задняя крышка; 6 - пленка

Пленочные кассет ы рассчитаны на применение стандартной 35-мм перфорированной кинопленки длиной в 1,6 м из расчета 36 кадров 2,4х3,6 см плюс вырезная часть на зарядку. Кассета состоит из цилиндрического корпуса с крышкой и катушки, на которую наматывается пленка.

Кассеты для камер «Киев», «ФЭД-2» и «Зоркий-3» имеют разъемный корпус (рис.).

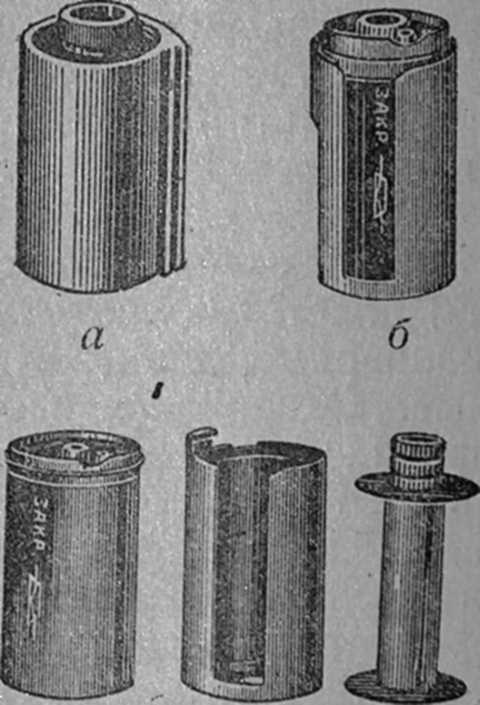

Рис. Кассеты для малоформатных аппаратов: а - кассета со щелью, оклеенной бархатом; б - разъемная кассета в собранном виде; в - разъемная кассета в разобранном виде

Кассеты изготовляются как из металла, так и из пластмассы с различным конструктивным выполнением; однако все размеры, сопряженные с камерой, имеют точно оговоренные допуски, и потому все кассеты взаимно заменяемы, за исключением кассет «Киев», «ФЭД-2» и «Зоркий-3», которые не годятся для других камер прежних выпусков, но к камерам «Киев», «ФЭД-2» и «Зоркий-3» подходят все кассеты.
