ГЛУБИНА РЕЗКОСТИ - свойство фотографического объектива изображать в одной плоскости предметы, расположенные ближе и дальше плоскости установки, с резкостью, определяемой заданным кружком рассеяния. Глубина резкости является условной величиной, связанной с разрешающей способностью глаза, рассматривающего изображение. При заданном диаметре допустимого кружка рассеяния д глубина резкости зависит от расстояния до плоскости установки и параметров объектива - фокусного расстояния и относительного отверстия 1: k .

Мерой глубины резкости служит расстояние между передней a 1 и задней а2 границами пространства, в пределах которого лежат предметы, резко изображаемые объективом при установке его на расстояние а, причем:

Первые две формулы дают точные значения границ глубины резкости, вторые - приближенные, однако практически вполне удовлетворительные значения.

Вся глубина резкости Г складывается из передней глубины Г1=а-а1 и задней глубины Г2=а2-а, т. е. Г =Г1+Г2 = ( a - a 1)+( a 2- a ) = a 2- a 1.

Так как численное значение глубины зависит от диаметра кружка рассеяния, выбор этого диаметра играет существенную роль. Принято считать, что в негативах для контактной печати диаметр кружка рассеяния может составлять 1/10 мм, а в негативах, подлежащих обязательному увеличению, кружок рассеяния должен иметь диаметр от 1/20 до 1/30 мм. Подставляя значение d =0, l мм=0,01 см в приведенные формулы и выражая все в сантиметрах, получаем для негативов, подлежащих контактной печати:

Пример. Объектив f = 13,5 см установлен на расстоянии а = 6 м = 600 см. Определить глубину резкости при диафрагме 1:5,6:

Следовательно

Г1 = 6 - 5,06 = 0,94 м

Г2 = 7,36 - 6 = 1,36 м

Г3 = 7,36 - 5,06 = 2,30 м.

Тот же объектив при диафрагме 1 : 22 изображает резко в пределах:

Следовательно

• Г1 = 6 - 3,48 = 2,52 м

• Г2 = 21,75 - 6= 15,75 м

• Г3 =21,75 - 3,48= 18,27 м.

Приведенные примеры показывают, что глубина резкости возрастает с диафрагмированием, причем быстрее растет задняя глубина Г2 и значительно медленнее передняя глубина Г1.

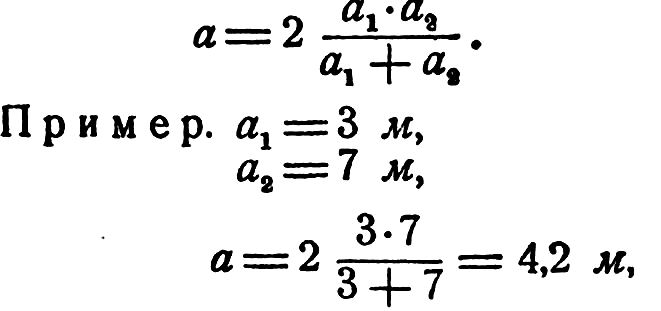

Для случая, когда даны пределы а1 и а2 пространства, подлежащего изображению, и требуется найти плоскость наиболее выгодной установки а, служит формула:

т. е. плоскость наиболее выгодной установки лежит ближе к передней границе пространства, подлежащего фотографированию.
